综合服务中心作为集行政办公、公共服务、便民设施于一体的多功能建筑，其施工图纸是指导项目从蓝图变为现实的核心技术文件。一套完整的施工图纸不仅涵盖建筑、结构、水电暖等传统专业，更需深度融合互联网接入及相关服务的设计，以满足现代智慧化、高效化服务的需求。

一、 建筑施工图纸

建筑施工图纸是项目的空间与功能蓝图，主要包括：

1. 总平面图：明确服务中心的场地规划、出入口、道路、停车场、绿化及与周边环境的协调关系。

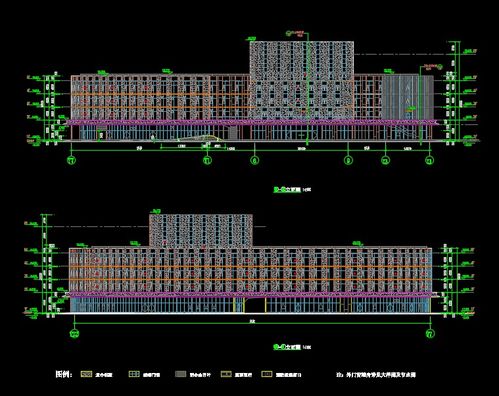

2. 各层平面图、立面图、剖面图：详细展示建筑内部功能分区（如办事大厅、办公区、会议室、设备间、公共休息区等）、空间尺寸、门窗位置、室内外装饰做法及垂直交通组织。
3. 详图大样：针对楼梯、卫生间、特殊造型节点等关键部位进行深化设计。

二、 结构施工图纸

结构图纸确保建筑的稳固与安全，主要包括：

1. 基础平面布置及配筋图：根据地质勘察报告，确定基础形式（如独立基础、桩基等）。
2. 各层梁、板、柱结构平面图及配筋详图：采用混凝土框架或钢结构体系，清晰标注构件尺寸、标高、混凝土强度等级及钢筋配置。
3. 楼梯结构图及关键节点构造详图。

三、 设备专业施工图纸

此部分保障建筑的正常运行与使用舒适度，需三大专业紧密配合：

1. 给排水施工图：包含生活给水系统、排水系统、消防给水系统（消火栓、喷淋）的平面布置、系统原理图及管材设备选型。
2. 电气施工图：

• 强电部分：配电系统图、照明/插座/动力平面图、防雷接地设计。

• 弱电部分（智能化专项）：此为互联网接入与服务的关键载体，需单独重点设计（见第四部分）。

1. 暖通空调施工图：包括空调风系统、水系统平面图、系统原理图及机房详图，确保室内环境舒适。

四、 互联网接入及相关服务专项设计

这是现代综合服务中心的“智慧大脑”，其设计应贯穿于所有专业，并常以专项智能化图纸形式呈现：

1. 综合布线系统图：规划全楼的数据、语音传输骨架，包括光纤入户位置、网络机房、各楼层配线间、信息点（有线/无线AP）的详细点位布置。确保千兆/万兆网络到桌面，无线网络全覆盖。
2. 计算机网络系统图：设计核心层、汇聚层、接入层的网络架构，规划网络安全、VLAN划分、互联网接入带宽及备份线路。
3. 信息化应用系统规划：

• 公共服务平台：对接线上办事大厅的终端接口、信息发布大屏、自助服务终端机位的电源与网络预留。

• 安防系统：视频监控、出入口控制、入侵报警的布点及机房集成设计。

• 机房工程：专门的数据中心或网络机房，需独立设计精密空调、UPS不同断电源、防静电地板、气体消防及环境监控。

• 物联网集成：为能耗监测、智能照明、环境传感等预留接口与平台。

五、 各专业协同与图纸会审

全套施工图纸的生命力在于其系统性与协同性。例如：

- 建筑墙体开洞需与结构梁位协调。
- 水电暖管道走向需综合布置，避免空间冲突，并满足吊顶标高要求。
- 所有智能化设备的电源、管线、安装位置必须在电气、装修图纸中同步预留，这是实现“相关服务”的物理基础。
在施工前，必须组织由建设、设计、施工、监理各方参加的图纸会审，解决各专业间的“错、漏、碰、缺”，确保图纸可指导施工。

###

一套高质量的综合服务中心全套施工图纸，是建筑实体与数字服务高度融合的结晶。它不仅是施工的依据，更是未来中心实现高效管理、智慧服务、绿色运行的基石。设计过程中，应秉持“以人为本、功能优先、技术先进、预留发展”的原则，确保图纸深度满足施工要求，并为未来的技术升级与服务拓展留下灵活空间。
